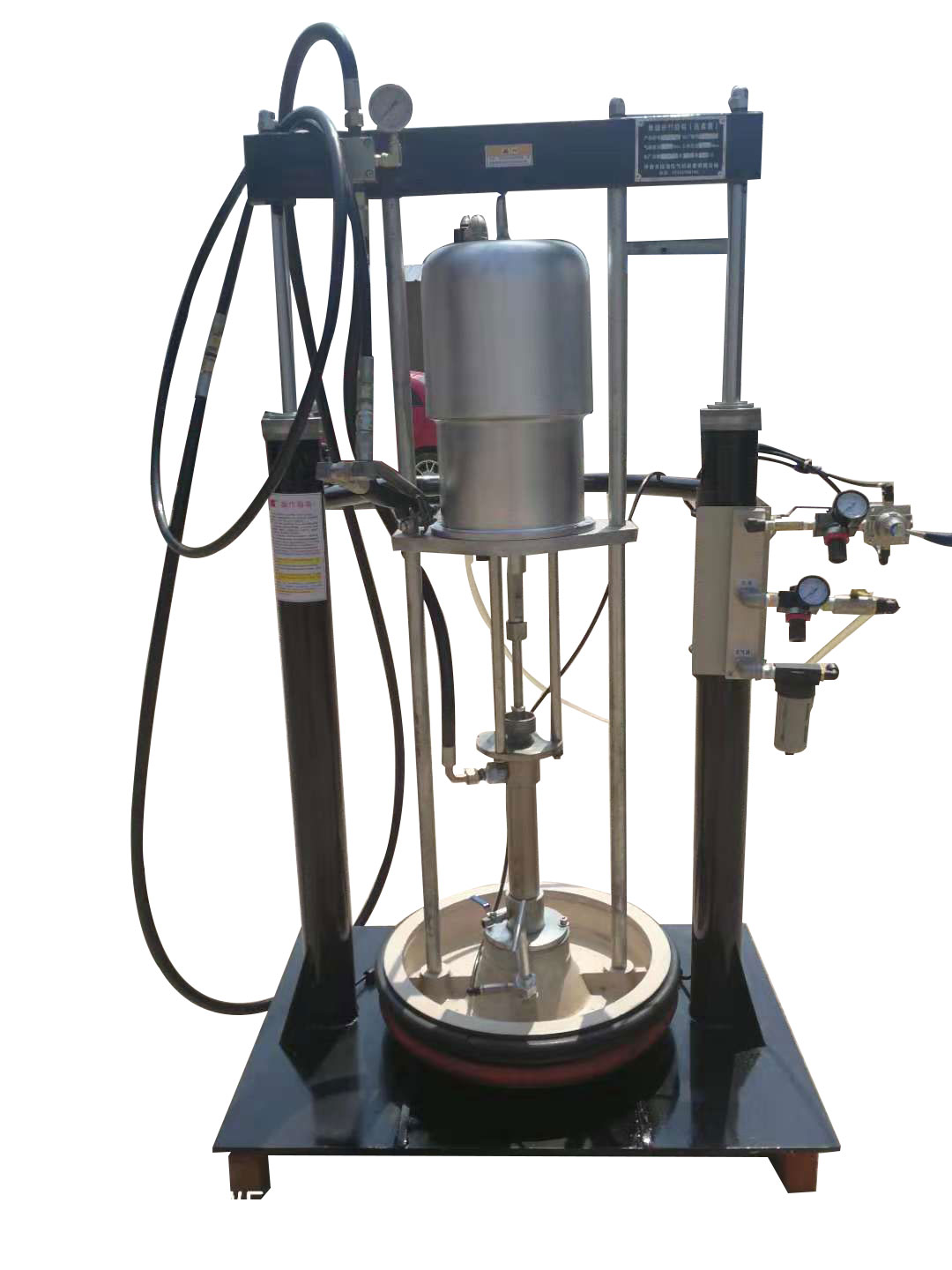

DTJ55型壓盤泵簡介
● 性能概述/Machine Introduction
DTJ55型壓盤泵簡介是我公司自行研制生產的一種全氣動打膠機。該機采用全氣動控制，主要零部件采用產品，氣動元件選用正品AIRTAC，密封件選用德國德氏封，壽命長，性能穩定可靠。
該機外形美觀簡潔、結構緊湊，易于維護；打膠效率高，連續性好，設有管路高壓安全保護裝置和過載保護系統，有效防止膠管爆裂，減少故障率，使得操作更加簡單安全。高壓閥口采用合金材料進行特殊處理，硬度可達HRC68
o，能有效避免因膠中的硬質顆粒損壞閥口。使得性能更加穩定，壽命更長。
膠槍采用優質不銹鋼材料，耐壓高。
結構特點/Main Features
▲ DTJ55型壓盤泵主要由馬達、膠泵、升降機構等組成。
▲ 膠泵：采用高粘度流體往復式高壓柱塞泵，結構簡單，性能穩定。密封件采用強化聚四氟乙烯，耐摩擦抗腐蝕，可適用絕大多數化學溶劑。使得性能更加穩定，壽命更長?？刂崎y采用靜面磨削，確保泵內壓力無泄漏。
▲ 該系統為全封閉壓盤密封，使得膠體與空氣完全隔離，不反膠、不氧化。
● 適用膠種：環氧樹脂彈性涂料、PVC涂料、噴漆線的漆站供應等。
適用行業：機械、汽車、建筑裝飾、食品印刷等
● 可加裝電加熱保溫裝置，加裝行走機構后，可成為方便的移動式涂膠機
● 技術參數：DTJ55型壓盤泵采用氣動控制，主要?dú)鈩?dòng)元件為亞德客產品；柱塞泵內單向閥采用高速鋼淬火處理，硬度可達HRC65-68，能有效避免因膠中的硬質顆粒造成的閥口損壞。使得設備性能穩定，壽命長，維護方便，易于操作。
| 馬達增壓比 |
50:1 |
| 柱塞泵單往復排膠 |
180ml |
| 柱塞泵額定打膠壓力 |
20MPa |
| 氣動馬達額定工作壓力 |
0.15—0.55MPa |
| 適合粘度 |
300Pa.S以下 |
| 額定往復頻率 |
40往復/分鐘 |
| 大耗氣量 |
0.4m3/min |
| 升降方式 |
雙立柱氣缸 |
| 立柱下壓壓力 |
60--240kgf |
| 膠桶直徑 |
570mm |
| 膠管長度 |
2-4m |
| 噴槍額定壓力 |
25MPa（32-35為20） |
| 噴槍膠管之間連接方式 |
萬向節連接 |
| 設備外形（長*寬*高） |
1200*1000*1700 |
| 設備重量 |
280Kg |
